排繩器

您現在的位置: 首頁 > 產品展示 > 排繩器
  • 排繩器
  • 排繩器

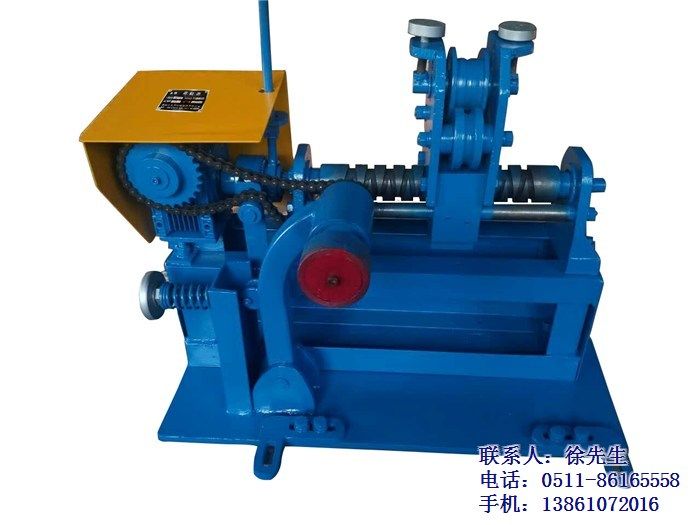

排繩器

查看:5019

時間:2020-09-13


    排繩器技術產數表

    型號尺寸    節距    推力:n    重量: kg

    gp3-15    11    110    0.9

    gp3-20    16    160    1.6

    gp3-30    25    260    2.7

    gp3-40    32    420    11.2

    gp3-50    40    700    33

    gp3-60    48    1000    42

    排繩器怎么選擇排線器?

    排線器型號    鋼絲繩的直徑(粗細)    建議

    gp15    0.1-1mm    調大

    gp20    1-1.5mm    調大

    gp30    1.5-3mm    調大

    gp40    3-6mm    調大

    gp50    6mm以上    調大


  •


  • 5.3傳動原理  5.3.1絞車在結構上采用兩極行星齒輪傳動,16噸礦用氣動葫蘆生產商,分別布置在主軸的兩端,主軸貫穿滾筒,10噸礦用氣動葫蘆收購,左端支承在左支架上,右端支承在右支架上,礦用氣動葫蘆,電動機采用法蘭盤固定在左支架上。規范排繩裝置的大鏈輪固定在絞車滾筒上,與絞車滾筒同步轉動,大鏈輪由傳動鏈與小鏈輪連接,當絞車滾筒轉動時大鏈輪帶動小鏈輪轉動;從規范排繩裝置軸承支架的一端的低速軸引出驅動力,16噸礦用氣動葫蘆代理商,采用滾子鏈傳動,小鏈輪直接裝在低速軸上使傳動系統與滾筒運轉同步,經變速計算,滾筒每轉一周,排繩裝置橫走一個繩徑節距。
