一、概述

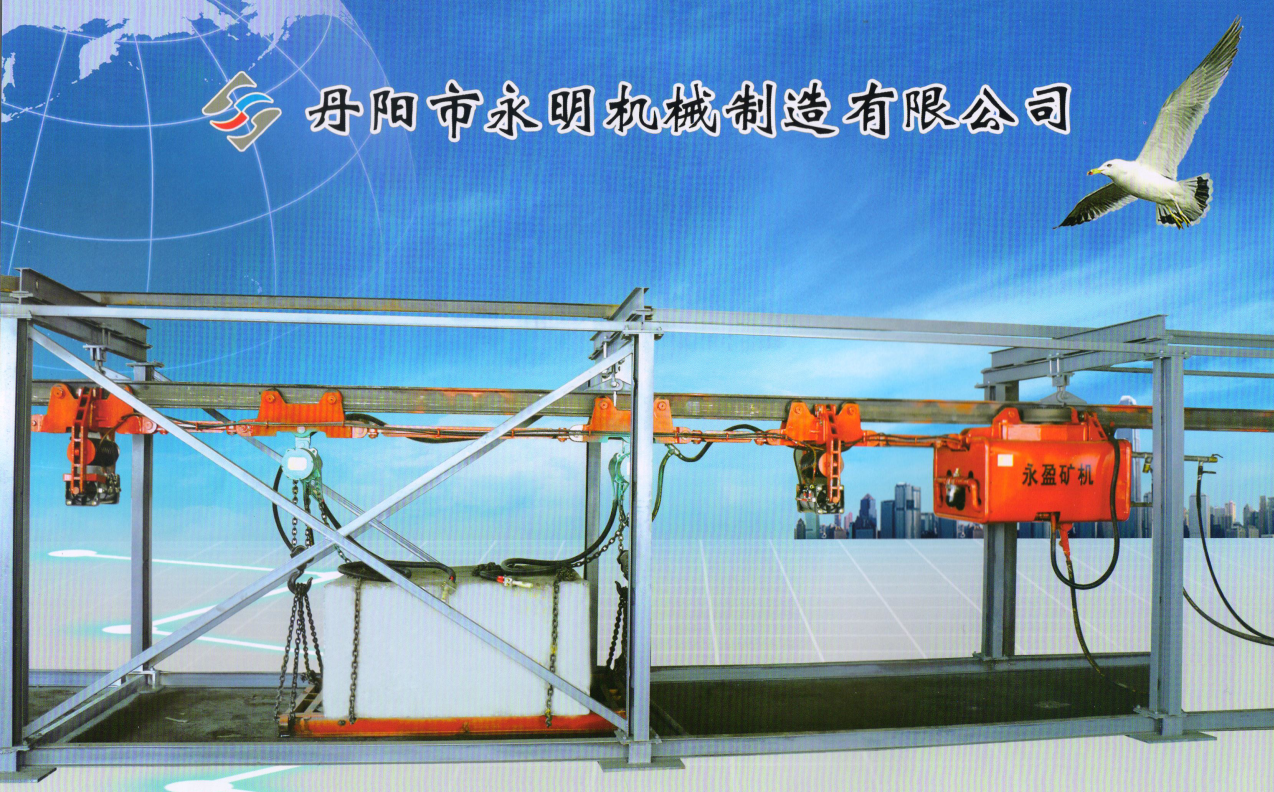

1、氣動單軌吊車是煤礦井下短距離調度用起重運輸設備，它操作簡便，自動化程度高，大大降低了勞動強度，它可在水平、彎道、坡道等多種復雜環境中自如工作，進一步提高了工作效率。

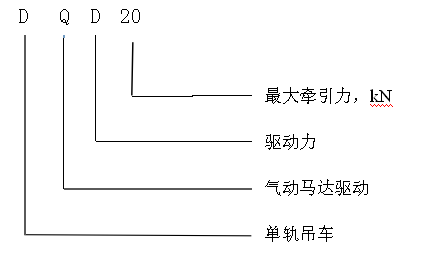

2、型號說明
氣動單軌吊車的型號及所代表的含義如下：

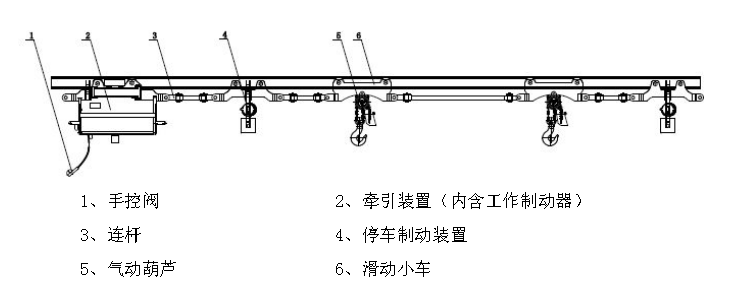

二、主要結構及工作原理
工作原理：
本產品是有牽引裝置、氣動葫蘆、制動裝置、滑動小車、連桿、手控閥等部分組成。單軌吊車采用的軌道長度：3.015米，軌道兩端靠銷軸連接，由吊掛組件與錨桿螺紋連接懸掛在巷道頂板或各種支護梁上；在軌道兩端處，裝有軌道終點限位裝置。
三、參數表
DQD20型氣動單軌吊車參數表
項 目 | 主要技術參數 | |||
動力源 | 壓縮空氣 | |||
最大牽引力（KN） | 18 | 20 | 23 | |
制動力 （KN） | 37 | |||
工作壓力（MPa） | 0.4 | 0.5（額定壓力） | 0.63 | |
額定起重量(水平方向上的最大起吊重量為額定載荷) | 5+5 | 6+6 | 6+6 | |
最大運行速度（m/min） | 13 | 15 | 17 | |
最大適應坡度、傾角（°） | 20 | |||
制動方式 | 失壓彈簧制動 | |||
起吊梁起吊能力 （KN） | 12 | |||
單點起吊能力 （KN） | 6 | |||
兩起吊點可否調節 | 可調 | |||
軌道型號 | I140E | |||
軌道焊接標準 | JB/T10559-2006 | |||
軌道焊接檢驗 | 無損傷超聲檢測 | |||
軌道單點受力 （KN） | 100 | |||
最小轉彎半徑 | 水平4、垂直10 | |||
牽引裝置氣馬達 | 型 號 | AMCX5.5 | ||
功率（kW） | 2×4.5 | |||
工作壓力（MPa） | 0.4～0.63 | |||
額定壓力（MPa） | 0.5 | |||
耗氣量（m3/min） | 2×5.4 | |||
工作介質 | 壓縮空氣 | |||
軟管直徑 | 32 | |||
手柄控制線長度 | 3 | |||
牽引裝置外形尺寸 | 1160×730×850 | |||
操作方式 | 人工手動 | |||
四、坡度-載荷表
DQD20型氣動單軌吊車坡度-載荷表
坡度（°） | 0 | 5 | 10 | 15 | 20 |
吊運質量 | 12000 | 9000 | 6500 | 4000 | 3000 |
五、使用范圍及注意事項
該產品由于體積小，重量輕，載重量大，在與I140E軌道配合使用后，特別適用煤礦井下短距離環境運輸物品使用，運行時嚴格按照坡度-載荷表所示參數使用，但長距離工況環境不適宜使用。
六、安裝、調試
1、安裝前應仔細檢查設備各部位外觀，不得有碰傷、變形、損壞等現象，檢查各傳動部分是否運轉靈活可靠，
2、檢查安裝吊掛點的錨桿或頂梁是否牢固可靠，不得有嚴重變形、損傷，以保證設備吊掛安全可靠。
3、通過螺栓調節工作制動器制動閘片及驅動輪間隙至適合位置，將牽引裝置整體推入軌道。
4、充分釋放制動器閘片后調整驅動輪壓緊力，驅動輪壓緊螺栓用扭力扳手?jǐn)Q緊，力矩設為2千牛米。
5、滑動小車及停車制動器按圖示順序依次安裝到位后安裝氣動葫蘆。
6、將牽引裝置引出的氣管分別與氣動葫蘆及停車制動器聯接。
7、將單軌吊車控制手柄與牽引裝置聯結。
8、將牽引裝置主氣管三聯體與帶有氣源截門主管道聯接。
9、仔細檢查各鎖緊螺母是否緊固，各十字接頭是否靈活自如，滑動小車及牽引裝置車輪的側隙是否合理。
10、檢查主氣管和控制氣管的接頭是否有漏氣現象，檢查三聯體是否加入適量20號機油。
11、打開閥門，按參數表中速度與壓力值調整氣壓，空載檢查氣動葫蘆工作是否正常，空載檢查牽引裝置部件各項工作是否正常，且調整三聯體，油為每2秒1滴供油量（即30滴/分鐘）。
12、上述檢查試車通過后方可進行有載試驗，且必須逐級加載試車，若有異常響動及時停車查處排除隱患。
13、平道、彎道、坡道這三項應運行平穩、剎車靈敏，方可交付使用。
七、使用維護及警示
■氣動單軌吊車使用上，首先應將氣源管道做潔凈與除水處理，即在外來氣源管道與氣動單軌吊車主氣管間接入氣動三聯體元件，且平時注意三聯體過濾杯的清潔工作，工作時注意動態氣壓表控制在0.4～0.63MPa，且滴油速度控制在每分鐘30滴左右。
■氣動單軌吊車和氣動葫蘆工作前應空載反復運行3～4次后，無異常響動方可帶載使用，且在設備擱置一段時間后此工作程序更為重要。
■每周至少檢查一次驅動輪夾緊裝置的緊固螺栓，擰緊并加以固定；同時檢查驅動輪直徑并查看其表面狀態，驅動輪各處直徑應一致，磨損處寬度不得超過8毫米，若驅動輪直徑小于280毫米，應更換驅動輪。
■每月至少一次對承載輪軸承，驅動輪軸承加注潤滑油。
■使用中機械噪聲過大，應及早檢查各傳動副是否松動和磨損，如有應及時檢修或更換。
■設備運行半年后需要進行更全面的技術維護，最好由廠方技術人員來完成。
■設備運行1年后需要更換變速箱中的潤滑油，最好由廠方技術人員完成。
■所有檢修，潤滑等工作應在設備停止供氣且氣壓釋放后進行。
■氣動葫蘆的使用與維修請參看氣動葫蘆的使用說明書。
■當改變安標配套件時，應選擇具有有效安全標志的產品，性能參數與整機匹配。
八、常見故障與排除
故障情況 | 故障原因 | 解決方案 |
設備驅動輪打滑空轉 | 懸軌沾染潤滑油 | 清潔懸軌 |
驅動輪壓力不足 | 根據本操作說明書第6.4項擰緊壓緊螺母 | |
斜坡上設備打滑移動 | 制動裝置有故障 | 檢修制動裝置摩擦副，必要時更換。 |
牽引裝置不運行 | 制動裝置摩擦副未打開 | 檢修制動裝置氣缸，必要時更換。 |
空氣濾清器被雜物堵塞 | 吹通堵塞的濾清器或清洗濾清器 | |
氣動馬達故障 | 專業技術人員維修 | |
設備功率下降 | 氣壓分配組件氣密性欠缺 | 專業技術人員密封氣壓泄露處 |
九、運輸、貯存
1、牽引設備不提供包裝，可作為自由放置貨物運輸；
2、裝載和卸載設備時可使用鋼索和起重裝置，設備放置到地面時，須在設備底架下墊置合適的材料（如方木）；
3、設備存放室應避免受雨、水、雪的浸蝕；
4、經過處理但未在表面涂裝的設備組件，應使用耐銹蝕達12個月的合適防蝕劑進行保護。
十、隨機工具、備件：無
十一、易損件清單
名 稱 | 單 位 | 數 量 | 備 注 |
牽引磨擦輪 | 套 | 1 | / |
制動片MPZ3.5 | 套 | 2 | / |
濾 芯 | 個 | 1 | / |
密封套件 | 套 | 1 | / |
